攪拌器的功能概括的說是提供攪拌過程所需要的能量和適宜的流動狀態,以達到攪拌過程的目的。而攪拌即可以實現液….液混合、固…液懸浮、氣…液或液…液分散等,又往往是完成了其它單元操作如傳熱、吸收、萃取、溶解、結晶等以及化學反應過程。
本公司生產12大類約119種攪拌器,從常見的包括已有的HB5標準、SB90標準的各種復雜形式或特殊用途的攪拌器,廣泛應用在化工、醫療、食品等行業不同介質、不同粘度的攪拌之用。我公司也可以根據用戶生產工藝需求,代為設計制造各種特殊要求、特殊規格或用途的攪拌器。

序號	攪拌器型式	與Y軸夾角θ°	常用尺寸	常用運轉條件及粘度范圍	流動狀態	適用范圍	備注
85 86 87	ZHX ZCK ZWX	45	DJ/D=0.2～0.5 b/DJ=0.2 Z=3	μ＜10000cp n=60～500rpm	綜合了推進式槳和斜葉渦輪式槳的特性,屬軸流型,循環能力大,動力消耗小,且剪切性能得到了提高.	低粘度液的混合、分散、溶解、固體懸浮、結晶、傳熱、液相反應、氣體吸收。
88 89 90	KHX KCK KWX	60	DJ/D=0.2～0.5 b/DJ=0.4 Z=3	μ＜10000cp n=30～500rpm V=3～15m/s	性能和上面三窄葉旋槳式相同,但寬葉其排出流量大些,輸入功率也大些.
91	ZSX	60	DJ/D=0.2～0.5 b/DJ=0.2 Z=4		性能和上面三葉旋槳式相同,但循環能力相對較大,動力消耗相對較大,更適于需要更大功率的情況.寬葉之下可多存一些氣體,使氣體分散更平穩(如在發酵罐中的使用)
92	KSX	60	DJ/D=0.2～0.5 b/DJ=0.4 Z=4

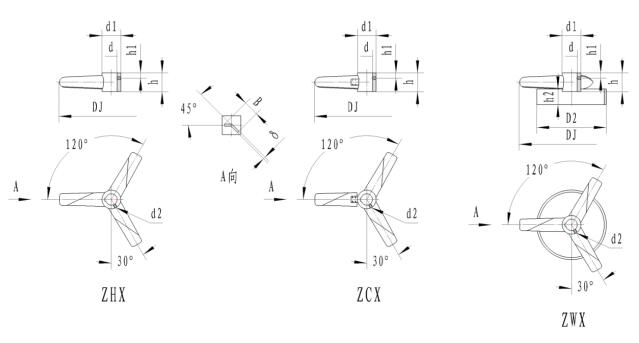

三窄葉旋槳式攪拌器
85、三窄葉整體旋槳式ZHX 86、三窄葉可拆旋槳式ZCX
87、三窄葉穩定環旋槳式ZWX

三窄葉旋槳式攪拌器主要尺寸

D_J	d	d₁	h	B	h₁	d₂	h₂	D₂	δ	重量(kg)不銹鋼/碳鋼
D_J	d	d₁	h	B	h₁	d₂	h₂	D₂	不銹鋼/碳鋼	ZHX	ZWX	ZCX
200	25	50	50	40	20	M6	30	135	3/4	0.97/0.98	1.272/1.380	1.57/1.58
220	30	60	60	44	20	M6	35	150	3/4	1.5/1.47	1.891/1.988	2.4/2.37
250	35	70	70	50	20	M8	38	170	4/6	2.25/2.30	2.891/3.256	3.48/3.53
280	35	70	70	56	20	M8	42	190	4/6	2.38/2.48	3.172/3.661	3.61/3.71
320	40	75	75	64	25	M8	50	215	6/8	3.38/3.5	4.981/5.621	5.06/5.18
360	40	75	75	72	25	M8	55	240	6/8	3.71/3.92	5.676/6.524	5.39/5.6
400	45	80	80	80	25	M10	60	270	8/10	5.09/5.36	8.306/9.355	6.8/7.07
450	50	85	85	90	25	M10	70	300	8/10	6.03/6.41	10.2/11.59	7.92/8.3
500	55	90	90	100	25	M12	75	335	8/10	7.2/7.63	12.19/13.83	10.62/11.05
560	60	100	100	112	25	M12	85	375	10/12	10.83/11.35	18.74/20.78	14.55/15.07
630	65	105	105	126	30	M12	95	420	10/12	13.19/13.19	23.09/25.72	17.06/17.78
710	70	110	110	142	30	M12	105	475	10/12	15.44/16.46	27.82/31.22	20.33/21.35
800	75	120	120	160	30	M12	120	535	12/14	22.5/23.68	41.62/45.87	27.75/28.93
900	80	130	130	180	30	M12	135	600	12/14	29.24/30.77	53.36/58.76	34.82/36.35
1000	85	140	140	200	30	M12	150	670	12/14	37.03/38.4	66.961/73.13	44.2/45.57
1120	90	150	150	224	30	M12	165	750	14/16	50.77/52.89	93.77/101.12	58.48/60.6
1250	100	160	160	250	30	M16	190	840	14/16	62.37/72.67	126.2/136.5	70.77/73.56
1400	110	180	180	280	30	M16	210	940	14/16	82.09/85.5	150.68/163.39	92.65/96.06
1600	120	190	190	320	30	M16	240	1070	16/18	114.77/119.23	216.7/233.2	125.84/130.3
1800	130	200	200	360	35	M16	270	1200	16/18	142.5/148.5	271.2/292.3	154.2/160.2
2000	140	210	210	400	35	M16	300	1340	16/18	173.59/182.60	333.2/361.1	185.8/194.9
2240	150	220	220	448	35	M18	335	1500	18/20	238.53/247.63	463.0/495.5	252.6/261.7
2500	160	240	240	500	40	M18	375	1670	18/20	287.68/305.16	567.4/614	302.8/320.3

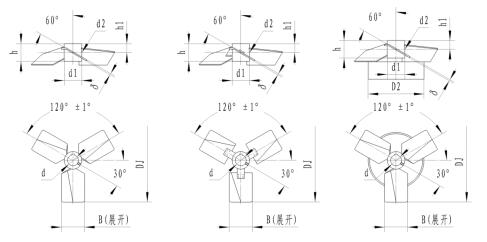

三寬葉旋槳式攪拌器
88、三寬葉整體旋槳式KHX 89、三寬葉可拆旋槳式KCX 90、三寬葉穩定環旋槳式KWX

三寬葉旋槳式攪拌器主要尺寸

D_J	d	d₁	h	B	h₁	d₂	h₂	D₂	δ	重量(kg)不銹鋼/碳鋼
D_J	d	d₁	h	B	h₁	d₂	h₂	D₂	不銹鋼/碳鋼	KHX	KCX	KWX
200	25	50	50	80	20	M6	50	135	4/6	1.168/1.411	2.018/2.231	1.838/2.41
220	30	60	60	80	20	M6	55	150	5/6	1.89/1.981	2.182/3.234	2.913/3.202
250	35	70	70	100	20	M8	60	170	5/6	2.723/2.847	4.304/4.274	3.99/4.356
280	40	75	75	112	20	M8	65	190	5/6	3.285/3.45	5.32/5.393	4.818/5.277
320	45	80	80	128	25	M8	70	215	5/6	4.065/4.3	6.221/6.363	5.933/6.529
360	50	85	85	144	25	M8	80	240	5/6	4.886/5.207	7.172/7.175	7.02/7.752
400	55	90	90	160	25	M10	90	270	6/8	6.398/7.377	10.21/11.04	10.02/12.17
450	60	100	100	180	25	M10	100	300	6/8	8.515/9.734	12.63/13.69	12.98/15.65
500	65	105	105	200	25	M12	105	335	6/8	10.286/11.82	14.72/16.11	15.54/18.76
560	70	110	110	224	25	M12	110	375	8/10	14.29/16.36	19.75/21.61	22.48/26.53
630	75	120	120	252	30	M12	120	420	8/10	18.58/21.11	24.4/26.39	28.59/33.54
710	80	130	130	284	30	M12	130	475	10/12	27.66/31.06	33.81/26.39	42.99/49.33
800	85	140	140	320	30	M12	140	535	10/12	35.28/39.38	43.02/46.79	53.87/61.56
900	90	150	150	360	30	M12	145	600	12/14	51.79/57.18	60.07/65.10	77.7/87.27
1000	100	160	160	400	30	M12	150	670	12/14	61.88/68.46	70.97/77.19	91.81/103.9
1120	110	180	180	448	30	M12	155	750	14/16	90.53/98.49	101.8/169.3	130.9/144.4
1250	120	190	190	500	30	M16	160	840	14/16	110.6/120.7	122.3/132	157.3/173.8
1400	130	200	200	560	30	M16	170	940	16/18	151.2/164.1	163.6/175.9	214.6/235.1
1600	140	210	210	640	30	M16	180	1070	16/18	193.2/210.5	206.1/222.8	269.7/296
1800	150	220	220	720	35	M16	190	1200	18/20	266.2/288.3	281.9/303.4	368.1/400.8
2000	160	240	240	800	35	M16	220	1340	18/20	334.4/361.8	351.2/377.8	466.1/507.2
2240	170	250	250	896	35	M18	240	1500	20/22	453.4/488.2	469.5/503.5	632.2/683.5
2500	180	260	260	1000	40	M18	250	1670	20/22	559/602.9	575.4/618.4	766.2/829.5

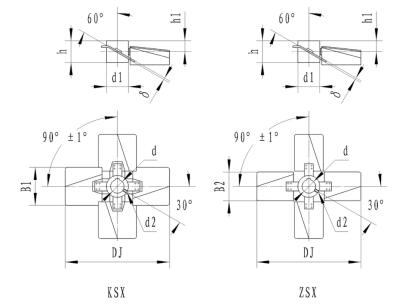

四葉旋槳式攪拌器
91、四窄葉可拆旋槳式ZSX 92、四寬葉可拆旋槳式SKX

三葉旋槳式攪拌器主要尺寸

D_J	d	d₁	h	B₁	B₂	h₁	d₂	δ		重量(kg) 不銹鋼/碳鋼
D_J	d	d₁	h	B₁	B₂	h₁	d₂	不銹鋼	碳鋼	KSX	ZSX
200	25	50	50	80	40	20	M6	3	4	2.404/2.698
220	30	60	60	80	44	20	M6	3	4	3.776/3.858
250	35	70	70	100	50	20	M8	4	6	5.064/5.176
280	40	75	75	112	56	20	M8	4	6	6.32/6.452
320	45	80	80	128	64	25	M8	6	8	7.41/7.643
360	50	85	85	144	72	25	M8	6	8	8.558/8.906
400	55	90	90	160	80	25	M10	8	10	12.494/13.646
450	60	100	100	180	90	25	M10	8	10
500	65	105	105	200	100	25	M12	8	10
560	70	110	110	224	112	25	M12	10	12
630	75	120	120	252	126	30	M12	10	12
710	80	130	130	284	142	30	M12	10	12
800	85	140	140	320	160	30	M12	12	14
900	90	150	150	360	180	30	M12	12	14
1000	100	160	160	400	200	30	M12	12	14
1120	110	180	180	448	224	30	M12	14	16
1250	120	190	190	500	250	30	M16	14	16
1400	130	200	200	560	280	30	M16	14	16
1600	140	210	210	640	320	30	M16	16	18
1800	150	220	220	720	360	35	M16	16	18
2000	160	240	240	800	400	35	M16	16	18
2240	170	250	250	896	448	35	M18	18	20
2500	180	260	260	1000	500	40	M18	18	20
